Décolletage de pièces en cuivre : techniques, défis et applications industrielles
Ce qu’il faut retenir :
- Le cuivre pur affiche un indice d’usinabilité d’environ 20% par rapport au laiton de décolletage (référence 100%) : sa mollesse et sa ductilité favorisent l’adhérence sur l’outil et les copeaux filants.
- La nuance Cu-Te (cuivre au tellure) porte cet indice à 85-90% grâce aux précipités de Cu2Te qui fragmentent naturellement le copeau, sans dégrader significativement la conductivité.
- Le choix de la nuance dépend de l’usage : Cu-ETP/Cu-OF pour la conductivité maximale, Cu-DHP pour la soudabilité et le brasage, Cu-Te pour la production en grande série.
- La densité élevée du cuivre (8,96 kg/dm³) pèse directement sur le coût matière, sensible aux cours du cuivre sur le marché des métaux.
- Lubrification abondante et gestion du copeau sont non négociables pour préserver l’état de surface et la régularité dimensionnelle en série.
——-
Le cuivre est le métal de référence pour la conductivité électrique et thermique. Cette propriété en fait un matériau incontournable dès qu’une pièce doit transporter du courant ou évacuer de la chaleur : connecteurs, bornes, barres de puissance, dissipateurs. Mais ces mêmes qualités font du cuivre un matériau à part en décolletage, avec des règles d’usinage différentes de celles des autres métaux.
Chez Jacquemoux Décolletage, nous produisons des pièces en cuivre et alliages cuivreux pour l’électronique, l’automobile et la mécanique fine. Cet article détaille les propriétés du cuivre qui conditionnent son usinage, les procédés et paramètres adaptés, ses applications industrielles majeures, ainsi que les facteurs qui influencent le coût et la qualité des pièces décolletées.
Pourquoi le cuivre exige une approche spécifique en décolletage
Le cuivre ne se comporte pas comme les autres métaux courants du décolletage. Sa conductivité exceptionnelle et sa grande ductilité, qui font sa valeur d’usage, sont aussi les sources de ses principales difficultés d’usinage.
Propriétés mécaniques et thermiques du cuivre
- Densité élevée : 8,96 kg/dm³, soit environ 14% de plus que l’acier (7,85 kg/dm³) et plus de trois fois celle de l’aluminium (2,7 kg/dm³). À volume égal, une pièce cuivre est donc nettement plus lourde et plus coûteuse en matière.
- Conductivité électrique de référence : le cuivre recuit sert de base à l’échelle IACS (100%). Les nuances alliées s’en écartent selon leur composition : le phosphore du Cu-DHP, par exemple, abaisse la conductivité à environ 80% IACS.
- Conductivité thermique très élevée : environ 390 à 400 W/(m.K), juste derrière l’argent. Cette propriété est recherchée pour les dissipateurs thermiques, mais elle complique aussi le contrôle dimensionnel en cours d’usinage, la chaleur se diffusant rapidement dans la pièce.
- Faible dureté et forte ductilité : le cuivre recuit présente une dureté de l’ordre de 40 à 50 HB, avec un allongement à la rupture pouvant dépasser 40%. Cette mollesse favorise l’adhérence de la matière sur l’outil plutôt que sa rupture nette.
- Point de fusion à 1085 °C et excellente résistance à la corrosion, avec des propriétés antibactériennes recherchées dans certaines applications médicales, paramédicales et sanitaires.
Risques et enjeux liés à l’usinage du cuivre
- Adhérence sur l’arête de coupe (collage) : le cuivre pur, mou et collant, a tendance à se souder localement sur l’outil (built-up edge). Ce phénomène dégrade l’état de surface et accélère l’usure de l’arête.
- Copeaux longs et filants : contrairement à d’autres métaux, le cuivre pur ne fragmente pas naturellement son copeau. Un copeau filant mal maîtrisé peut s’enrouler autour de l’outil ou de la pièce, provoquer des arrêts machine et représenter un risque pour l’opérateur.
- Écrouissage : une vitesse de coupe ou une avance mal réglée durcit localement la matière, ce qui accélère l’usure des outils et dégrade la répétabilité dimensionnelle.
- Dilatation thermique rapide : la haute conductivité thermique du cuivre, si elle facilite l’évacuation de la chaleur de coupe, rend aussi la pièce plus sensible aux variations dimensionnelles en cours de production. Un contrôle à température stabilisée est recommandé sur les tolérances serrées.
- Contamination croisée : le cuivre est particulièrement sensible aux traces d’autres métaux (zinc, plomb, fer) qui peuvent modifier ses propriétés électriques.
Les procédés et outils adaptés au décolletage du cuivre
Maîtriser le décolletage des alliages cuivreux suppose de combiner le bon choix de nuance, des paramètres de coupe adaptés et une gestion rigoureuse de la lubrification et du copeau.
Choix des machines et paramètres de coupe

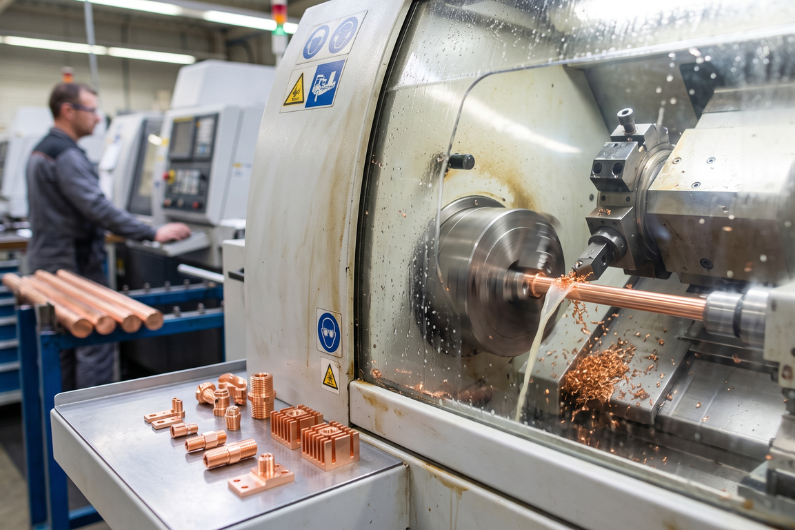

Le décolletage du cuivre repose, comme pour l’acier ou l’aluminium, sur des tours à cames ou à commande numérique, alimentés en barres rondes, carrées, hexagonales ou octogonales conformes à la norme EN 12164, qui encadre spécifiquement les barres de cuivre et d’alliages cuivreux pour le décolletage.
Le choix de la nuance conditionne directement les paramètres de coupe :
- Cu-ETP (CW004A) : cuivre électrolytique à 99,90% de cuivre minimum, la nuance de référence pour la conductivité électrique. Son indice d’usinabilité est d’environ 20% par rapport au laiton de décolletage (référence 100%) : vitesses de coupe modérées et outillage adapté sont nécessaires pour limiter l’adhérence.
- Cu-OF / Cu-OFE (oxygen-free) : cuivre sans oxygène, de très haute pureté, réservé aux applications électroniques et sous vide les plus exigeantes en conductivité. Ses contraintes d’usinage sont similaires à celles du Cu-ETP.
- Cu-DHP (CW024A) : cuivre désoxydé au phosphore, à 99,90% de cuivre. Sa légère teneur en phosphore améliore la soudabilité et l’aptitude au brasage, au prix d’une conductivité électrique un peu réduite (environ 80% IACS).
- Cu-Te (CW118C, cuivre au tellure) : nuance spécifiquement développée pour le décolletage. Le tellure (0,4 à 0,7%) précipite sous forme de Cu2Te lors du refroidissement, ce qui fragmente naturellement le copeau. Son usinabilité atteint 85 à 90% par rapport au laiton de décolletage, pour une conductivité proche de celle du cuivre pur. C’est la nuance à privilégier dès que la cadence de production prime.
Sur le plan des outils, le cuivre demande des arêtes de coupe vives, polies et à géométrie positive prononcée, en carbure ou en PCD, pour cisailler la matière plutôt que de l’arracher. Les nuances optimisées pour le décolletage (Cu-Te) tolèrent des vitesses de coupe nettement plus élevées que le cuivre pur, avec un gain de productivité important en grande série.
Lubrification et gestion des copeaux
La lubrification joue un rôle central dans la réussite d’un usinage :
- Arrosage abondant : il dissipe la chaleur de coupe, limite l’adhérence de la matière sur l’outil et préserve l’état de surface.
- Brise-copeaux : indispensables sur les nuances de cuivre pur (Cu-ETP, Cu-OF, Cu-DHP), dont le copeau ne se fragmente pas naturellement. Une géométrie d’outil adaptée est nécessaire pour éviter les copeaux filants.
- Cu-Te, un copeau naturellement maîtrisé : grâce aux précipités de tellure, cette nuance produit des copeaux courts et cassants sans nécessiter de brise-copeaux spécifique, ce qui simplifie l’évacuation en production continue.
Une gestion efficace du copeau conditionne directement la cadence atteignable en grande série, ainsi que la régularité de l’état de surface d’une pièce à l’autre.
Applications industrielles : où le cuivre fait la différence
Le cuivre s’impose dès qu’on cherche à combiner conductivité électrique maximale et précision géométrique. Dans le secteur électronique, les embouts et raccords de connexion en cuivre décolleté garantissent des résistances de contact stables dans le temps, un critère critique pour les équipements haute fréquence ou haute tension. Une variation de quelques microns sur le diamètre d’un contact peut suffire à dégrader la performance d’un connecteur industriel.
Dans l’automobile, la transition vers l’électrification multiplie les besoins en pièces cuivre décolletées de précision : bornes de batteries, collecteurs de moteurs électriques, pièces de distribution thermique. Les tolérances dimensionnelles exigées atteignent régulièrement ±0,01 mm sur des diamètres de 5 à 30 mm, avec des exigences de rugosité Ra inférieures à 0,8 µm sur les zones fonctionnelles.
Dans le secteur de l’énergie, les douilles et bagues en cuivre décolletées entrent dans la composition de jeux de barres, de disjoncteurs et d’équipements de distribution électrique. La pureté du matériau (Cu-ETP ou Cu-DHP selon les applications) conditionne directement la conductivité de la pièce finie – et donc la certification du sous-ensemble électrique final.
Les facteurs influençant le prix du décolletage de pièces en cuivre
Le prix d’une pièce en cuivre décolletée dépend de plusieurs facteurs cumulés :
- Le cours du cuivre : coté sur les marchés internationaux des métaux, le cours du cuivre est volatil et pèse lourd dans le prix final, d’autant plus que la densité élevée du matériau augmente le poids matière par pièce à volume égal.
- Le choix de la nuance : le cuivre pur (Cu-ETP, Cu-OF) coûte plus cher à usiner que le Cu-Te, en raison de temps de cycle plus longs, d’une usure d’outils accrue et d’un taux de rebut potentiellement plus élevé.
- La complexité géométrique et les tolérances : plus les tolérances sont serrées et la géométrie complexe, plus le temps de cycle et le contrôle qualité pèsent sur le coût.
- Le volume de série : comme pour tout décolletage, les coûts fixes (réglage, outillage) s’amortissent d’autant mieux que la série est longue.
- Les opérations secondaires : étamage, argenture ou nickelage sont fréquents sur les connecteurs cuivre destinés à l’électronique ou à l’automobile, et s’ajoutent au coût d’usinage.
Normes et certifications applicables
La référence qualité du secteur reste la norme ISO 9001, publiée par l’AFNOR (NF EN ISO 9001, 2015). Elle structure le système de management de la qualité : maîtrise des processus, traçabilité, gestion des non-conformités, amélioration continue. Jacquemoux Décolletage est certifié ISO 9001 depuis 2018, ce qui garantit à nos clients une rigueur documentaire et une traçabilité complète sur chaque lot produit.
Pour les clients du secteur automobile, la certification IATF 16949 s’ajoute aux exigences de base. Elle impose des plans de surveillance, des AMDEC process, et des exigences renforcées sur la gestion des fournisseurs. Les pièces cuivre destinées aux véhicules électriques sont directement concernées par ce référentiel.
Côté matière, les barres de cuivre et d’alliages cuivreux destinées au décolletage restent encadrées par la norme EN 12164 déjà présentée plus haut, qui définit les tolérances chimiques et dimensionnelles des barres à usiner. Le respect de cette norme à l’achat matière conditionne la conformité des pièces finies.
Questions fréquentes sur le décolletage de pièces en cuivre
Q1. Quelles sont les principales difficultés du décolletage sur cuivre ?
La principale difficulté vient de la mollesse et de la ductilité du cuivre pur, qui favorisent l’adhérence de la matière sur l’outil et la formation de copeaux longs et filants, difficiles à évacuer. S’y ajoutent un risque d’écrouissage en cas de paramètres de coupe mal réglés et une sensibilité dimensionnelle liée à la conductivité thermique élevée du matériau. Le choix d’une nuance adaptée (Cu-Te pour la grande série) et d’une lubrification abondante permet de maîtriser ces contraintes.
Q2. Comment évaluer le prix d’une pièce en cuivre décolletée ?
Le prix combine le coût matière, directement lié au cours du cuivre et à la densité du matériau, le coût d’usinage, variable selon la nuance choisie (le cuivre pur coûte plus cher à usiner que le Cu-Te), la complexité géométrique et les tolérances demandées, le volume de la série, et les éventuelles opérations secondaires comme l’étamage ou l’argenture. Un devis précis nécessite un cahier des charges détaillé, transmis en amont à votre décolleteur.
Q3. Quels secteurs industriels utilisent des pièces décolletées en cuivre ?
L’électronique et la connectique sont les premiers utilisateurs (connecteurs, bornes, contacts), suivis de l’automobile, notamment avec l’essor du véhicule électrique (busbars, connecteurs haute tension, bornes de moteurs). Le cuivre décolleté est également présent en énergie, en télécommunications, dans les raccords hydrauliques et frigorifiques, ainsi que dans certaines applications médicales tirant parti de ses propriétés antibactériennes.
Q4. Les pièces en cuivre décolletées sont-elles fiables sur la durée et en grande série ?
Oui, à condition que la nuance et les paramètres d’usinage soient adaptés dès la définition du projet. Une pièce en cuivre bien usinée, avec un état de surface maîtrisé et un contrôle dimensionnel rigoureux, offre une durabilité et une conductivité stables dans le temps. C’est la combinaison du choix matière, du savoir-faire d’usinage et du contrôle qualité qui garantit la répétabilité, lot après lot, quel que soit le volume de série.
